اطلاعات ماشین
|
اطلاعات ماشین |
|||
|
1 |
وزن عملیاتی کلی |
8000کیلوگرم |
|
|
2 |
L*W*H |
6230×2365×3752 |
|
|
3 |
پایه چرخ |
2280 میلی متر |
|
|
4 |
حداقل ترخیص کالا از گمرک زمینی |
300 میلی متر |
|
|
بارگذاری پارامتر فنی اصلی |
|||
|
1 |
ظرفیت سطل |
1.0m³ |
|
|
2 |
نیروی شکست |
60 KN |
|
|
3 |
ظرفیت بارگیری |
2500 کیلوگرم |
|
|
حفاری پارامترهای فنی اصلی |
|||
|
1 |
ارتفاع تخلیه سطل |
2650 میلی متر |
|
|
2 |
فاصله تخلیه سطل |
1025 میلی متر |
|
|
3 |
عمق حفاری |
52 میلی متر |
|
|
4 |
ظرفیت بکهو |
0.3 m3 |
|
|
5 |
حداکثر عمق حفاری |
4082 میلی متر |
|
|
6 |
زاویه چرخش دستگیره بیل مکانیکی |
190o |
|
|
7 |
حداکثر نیروی کشیدن |
65 KN |
|
|

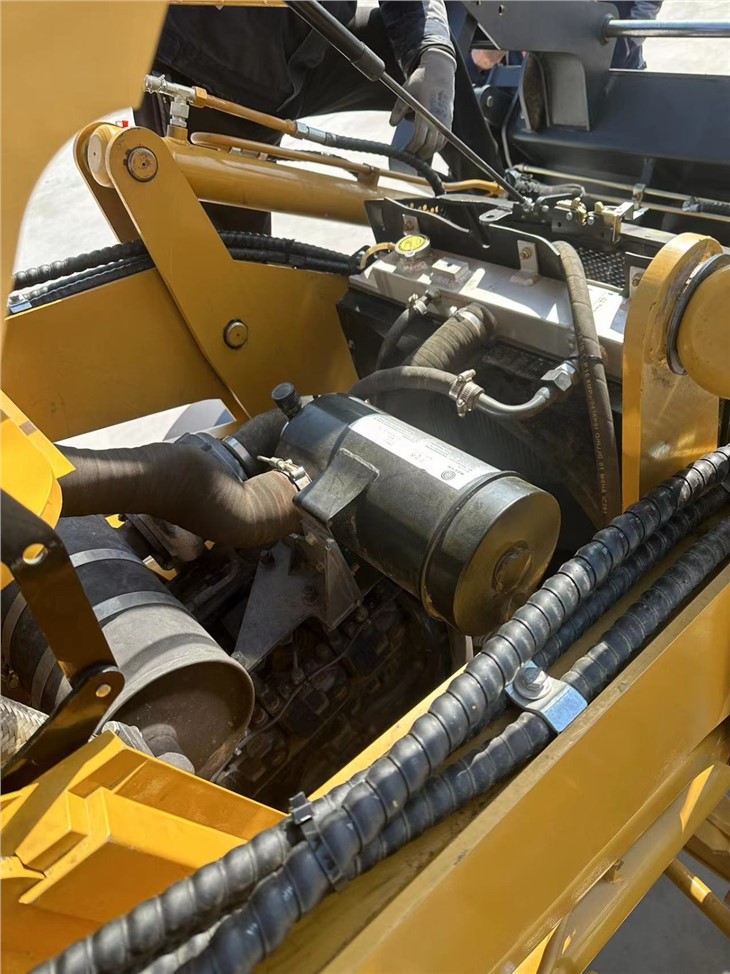

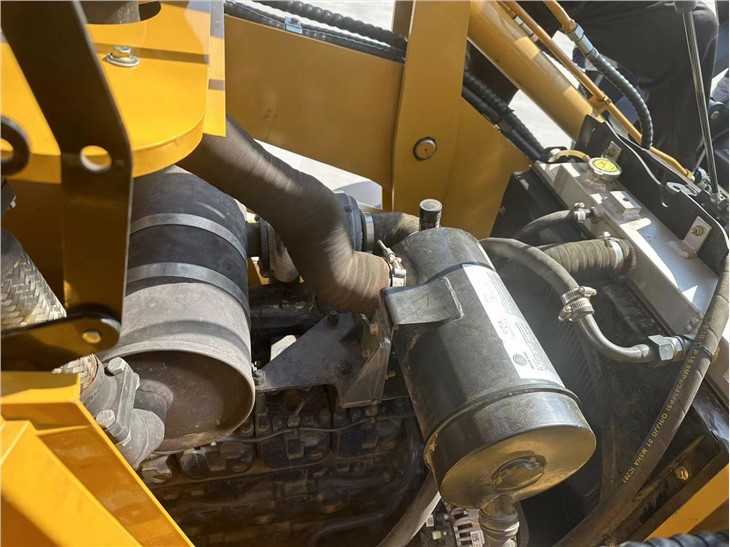

موتور |
|||
|
1 |
مدل |
دانلود: WEICHAI WP4G95E221 |
|
|
2 |
تایپ کنید |
در خط مستقیم تزریق چهار زمانه و تزریق |
|
|
3 |
قطر داخل سیلندر * سکته مغزی |
4-105×130 |
|
|
4 |
قدرت امتیازی |
70 کیلو وات |
|
|
5 |
سرعت رتبه بندی شده |
2200 دور در دقیقه |
|
|
6 |
حداقل مصرف سوخت |
کمتر یا مساوی با230 گرم در کیلومتر در ساعت |
|
|
7 |
حداکثر گشتاور |
380 نیوتن متر / 1400-1600 دور در دقیقه |
|
|
8 |
جابه جایی |
4.5L |
|
|
سیستم هدایتگر |
|||
|
1 |
مدل دستگاه فرمان |
BZZ5-250 |
|
|
2 |
زاویه فرمان |
±36 o |
|
|
3 |
حداقل شعاع چرخش |
6581 میلی متر |
|
|
4 |
فشار سیستم |
12 مگاپاسکال |
|
|
محور |
|||
|
1 |
نوع انتقال اصلی |
کاهش مضاعف |
|
|
2 |
کاهنده نهایی |
کاهش دهنده نهایی تک مرحله ای |
|
|
3 |
بار دینامیکی / استاتیک نامی محور جلو |
9 T / 22.5T |
|
|
مبدل گشتاور |
|||
|
1 |
مبدل گشتاور |
مدل |
خوژو |
|
2 |
|
نوع خنک کننده |
روغن تحت فشار در حال گردش است |
|
گیربکس |
|||
|
1 |
مدل |
TLB٪ 7b٪ 7b0٪ 7d٪ 7dWD |
|
|
2 |
تایپ کنید |
انتقال قدرت شفت ثابت |
|
|
3 |
چرخ دنده ها |
دو دنده جلو، دو دنده عقب |
|
|
4 |
حداکثر سرعت |
35 کیلومتر بر ساعت |
|
|
لاستیک |
|||
|
1 |
مدل |
14-17.5/19.5L-24 |
|
|
2 |
فشار چرخ جلو |
٪ 7b٪ 7b0٪ 7d٪ 7d.3Mpa |
|
|
3 |
فشار چرخ عقب |
0.223Mpa |
|
|
سیستم ترمز |
|||
|
1 |
ترمز سرویس |
مرطوب، درونی، خود تنظیمی، خود تعادلی |
|
|
2 |
ترمز اضطراری |
ترمز پایانی هیدرولیک |
|
|
سیستم هیدرولیک |
|||
|
1 |
قدرت حفاری بیل مکانیکی |
60 KN |
|
|
2 |
قدرت حفاری دیپر |
31 KN |
|
|
3 |
زمان بلند کردن سطل |
6.8S |
|
|
4 |
زمان کاهش سطل |
3.1S |
|
|
5 |
زمان تخلیه سطل |
2.0S |
|
تجهیزات اختیاری
|
موتور کامینز (Guo Two) |
|
بارگذاری از جلو دستگاه تعویض سریع |
|
انتهای بارگذاری جلو: شیر سه گانه و خط |
|
تطبیق انتهای بارگیری جلو: چنگال صاف |
|
بارگیری از جلو: چهار در یک سطل (سه دریچه باید مهره دار شود) |
|
تطبیق انتهای بارگذاری جلو: Liuhe یک سطل (یک شیر سه گانه دیگر باید اضافه شود) |
|
بارگیری از جلو: یک چنگال چوب (باید دریچه های سه گانه اضافه شود) |
|
اتصالات انتهای بارگذاری جلو: چنگال خراش (شیرهای سه گانه اضافی باید اضافه شوند) |
|
اتصالات انتهای بارگیری جلو: بیل برفی (شیرهای سه گانه اضافی باید اضافه شود) |
|
انتهای بارگیری از جلو: بولدوزر |
|
مسابقه پایان بارگیری از جلو: سطل تعویض سریع |
|
تطبیق انتهای بارگیری جلو: سطل استاندارد |
|
مسابقه پایان بارگیری از جلو: سگک جلو (سطل اصلی برای این سطل) |
|
انتهای حفاری عقب: دستگاه تعویض سریع (مکانیکی / هیدرولیک) |
|

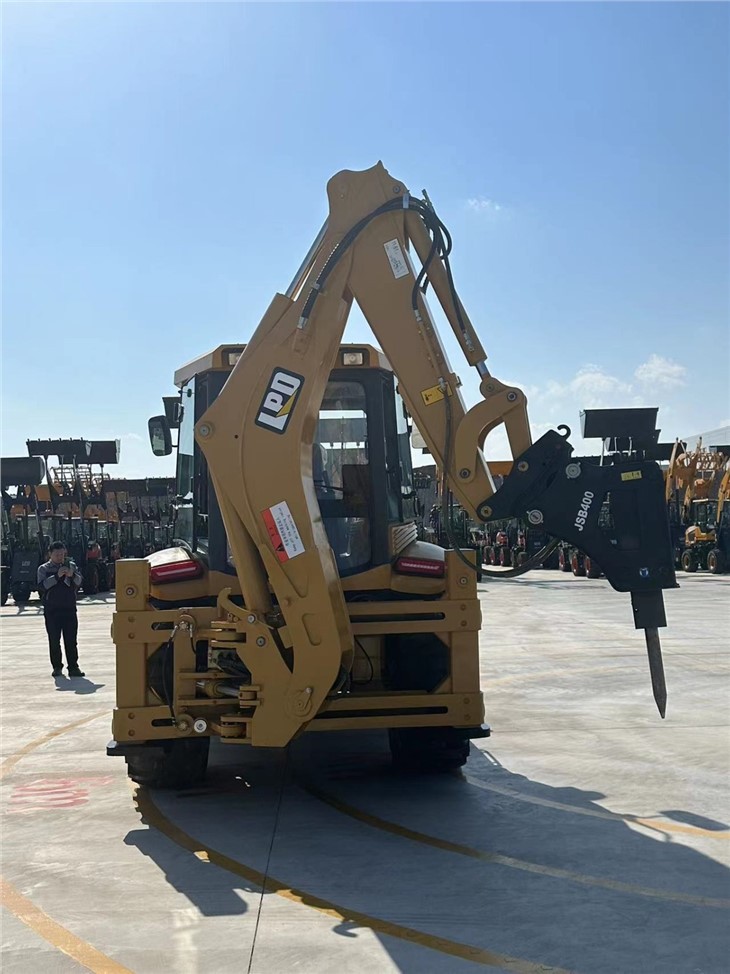

انتهای حفاری عقب: چکش خرد کن (جینشان) / (قله) |
|
انتهای حفاری عقب: چکش خرد کن (جینشان) / (قله) |
|
انتهای حفاری عقب: بازوی تلسکوپی |
|
مسابقه پایانی حفاری عقب: چنگال چوب را بگیرید |
|
حفاری سطل: 300\400\600 میلی متر |
|
حفاری سطل: 800\900\1200 میلی متر (سطل زمین صاف، بدون ضمانت) |
|
فیلتر روغن |
مزایای
1. بدنه فشرده، انعطاف پذیر و راحت، کارآمد انرژی.
2. عمل مرکب پیوسته یک کشیدن دو دسته عملیات، ساده و آسان برای کار.
3. بیل مکانیکی به صورت اسلایدوی طراحی شده است که مزیت آن حفاری جانبی تاشو و آزادانه سر خوردن است.
4. مجهز به مدار روغن کمکی، می توان تجهیزات کمکی عملی را برای دستیابی به یک عملکرد چند منظوره واقعی ارتقا داد.
5. تعمیر و نگهداری ساده و هزینه نگهداری کم.
